高壓容器常用的密封形式
平墊密封
金屬平墊密封是最常見的強制密封。預緊和工作壓力下，依靠筒體端部大法蘭上的主螺栓施加足夠的壓緊力來實現密封。預緊力的大小與墊片的寬度、墊片材料的屈服強度有關。工作時介質壓力上升，軸向力通過頂蓋傳遞至主螺栓，使主螺栓發生彈性伸長，墊片隨之發生回彈，此時仍保持墊片上有一定的比壓。
平墊密封結構簡單、加工方便、使用成熟，在直徑小、壓力不太高的場合密封可靠。當結構尺寸大壓力高時，螺栓尺寸也較大，結構笨重，裝拆不便，每次檢修都要更換墊片。
適用范圍：用于溫度低于200℃、壓力小于32MPa、容器內徑不大于800mm的場合。
平墊密封形式
雙錐密封
雙錐密封是一種半自緊密封結構，保留了主螺栓。采用軟鋼和不銹鋼制作雙錐面密封墊，密封面為錐面。密封面上各開有兩條半圓形或三角形溝槽，密封面上設有軟金屬墊片。
雙錐環用托環、螺釘固定在平蓋上。雙錐面的內圓柱面與平蓋的圓柱支撐面的間隙應控制在一定范圍，保證預緊時內圓柱與平蓋貼緊，且雙錐環不發生壓縮屈服。
當內壓升高頂蓋上浮時，一方面靠雙錐環自身的彈性擴張而保持密封面上的比壓；另一方面靠介質壓力使雙錐環沿徑向向外擴張，使密封面上的密封比壓進一步增大，進而達到密封效果。
雙錐密封的特點：加工精度要求不太高，生產周期短，可以用在較大的溫度、壓力、直徑范圍內，由于徑向自緊作用，在壓力和溫度波動下密封性能良好，主螺栓預緊力比平墊密封小。但仍需大螺栓承受預緊力和軸向力，密封元件大，零件較多。

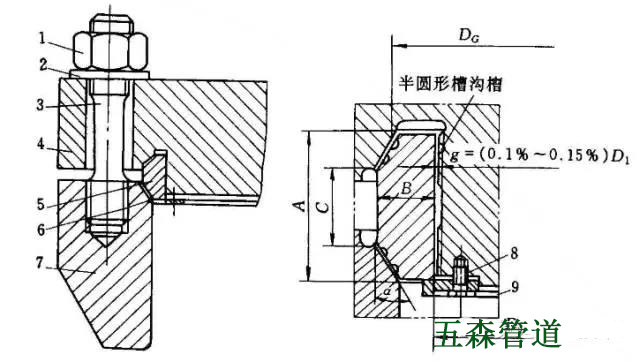

雙錐密封形式
1-主螺母；2-墊圈；3-主螺栓；4-平蓋；5-雙錐環；
6-軟金屬墊片；7-圓筒端部；8-螺栓；9-托環
“B”形環密封
B形環密封是一種自緊密封，依靠B形環波峰和筒體、頂蓋上的密封槽之間的徑向過盈來產生密封面的初比壓，以達到預密封。當內壓作用后，B形環向外擴張，密封比壓增加，保持很好的密封效果。
圖7 “B”形環密封形式
B形環密封的特點：
對連接結構剛度要求低，適用于高壓和溫度波動較大的場合，壓力越高、直徑越大，密封效果越好。加工精度要求高，制造困難，拆卸不便，容易擦傷接觸面。
伍德密封
伍德密封結構是一種最早使用的自緊式密封結構。安裝時，將頂蓋、壓墊、四合環、牽制環依次裝入，擰緊拉緊螺栓，使四合環貼住筒體，用牽制螺栓將頂蓋吊起而壓緊楔形壓墊，達到初始預緊密封。操作時，壓力載荷全部加到浮動頂蓋上，密封比壓隨介質壓力上升而增加。
伍德密封的特點：溫度和壓力波動時，能保持良好的密封性能；介質壓力產生的軸向力通過頂蓋傳遞給壓墊和四合環，最后全部傳遞到上部筒體，沒有主螺栓，密封可靠。但結構復雜笨重、零件多，加工精度要求高，安裝要求高。

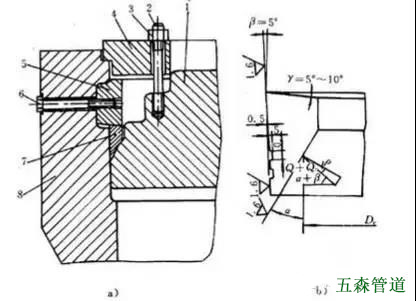

圖8 伍德密封形式
1- 頂蓋；2-預緊螺栓；3-螺母；4-支持環；5-四合環；6-拉緊螺栓；7-密封環；8-筒體端部
